EV バッテリー パックには冷却システムが必要ですか?

要約：最新のEVバッテリーパックは、多くの場合、アクティブ冷却を必要とします。高エネルギーセル、急速充電、極端な温度条件、または厳格な安全要件により、受動的な空冷では不十分です。実際には、ほとんどのEVはバッテリー熱管理（空冷または液冷）を使用して、セル温度を安全な20～40℃の範囲に保ち、問題（劣化、暴走、性能低下）を防止しています。Bonnen BatteryのEVパックには、適切な冷却ソリューションが搭載されているため、お客様の車両を安全かつ長持ちさせることができます。高性能で輸出グレードのリチウムイオンバッテリーパックについては、当社までお問い合わせください。

電気自動車はバッテリーに大きな負荷をかけます。航続距離が長く、充電速度が速く、バッテリー寿命が長いことが求められるからです。そのため、バッテリーセルは高温になります。バッテリーパックが制御不能なほど高温になると、劣化が加速し（アレニウスの法則：10℃上昇するごとに寿命が約50%低下）、性能が急激に低下し、熱暴走のリスクが高まります。例えば、一般的なNMCセルは150～200℃付近で激しい自己発熱を開始します（LFPセルはより安全ですが、それでも約100℃を超えると耐熱性が低下します）。熱暴走はセパレーターを溶かし、ガスを放出し、さらには発火する可能性があり、自動車では明らかに許容できません。

バッテリー冷却システム（液冷式または空冷式）は、セルの「エアコン」のような役割を果たします。その役割は、温度を理想的な範囲（約20～40℃）に維持し、すべてのセルの温度をほぼ均一に保つこと（通常は5℃以内）です。これにより、セルに不均一な負荷をかけるホットスポットの発生を防ぎます。つまり、適切な熱管理は、バッテリーの寿命を延ばし、容量を維持し、火災を防止します。バッテリーパックにアクティブ冷却が必要かどうかは、セルのエネルギー密度、充電速度、天候、使用状況、安全目標などの要因によって異なります。これらの要因については、以下で詳しく説明します。

EV バッテリー冷却システムの動作方法。

バッテリー冷却システムは、車のラジエーターやエアコンのように、セルから熱を取り除き、セルを安全に保ちます。その基本原理はジュール熱（P = I²R: セルの内部抵抗を流れる電流（アンペア）が増加すると、発熱が発生します。実際、バッテリー内部で発生する熱は電流値の2乗に比例して増加します。そのため、超急速充電（高 Cレート⇱) または急加速すると大量の熱が発生するので、それを排出する必要があります。

冷却方式には、受動式と能動式があります。受動式空冷は、周囲の空気をパックに通すだけの方式です（安価で軽量）。小型または低出力のパックに適しています。能動式システムは、ファンで冷気を強制的に送り込むか、液体冷却剤（水グリコール、冷媒、オイルなど）を流路に循環させます。液体は空気よりも熱容量がはるかに高いため、高出力のパックに最適です。

電気自動車の冷却ループには、多くの場合、熱交換器（例えば、バッテリーパックの熱を外気（または車両の空調ループ）に放出するラジエーターやチラー）が含まれています。電気自動車に熱交換器が必要なのは、効率的な熱伝達を可能にし、バッテリーパックからセルの熱を除去するためです。一部のシステムでは、ヒートポンプを使用して冬にバッテリーから熱を取り出したり、夏にバッテリーを冷却したりしています。

BMS（バッテリー管理システム）は内部でセル温度を常に監視し（センサーを使用）、冷却をリアルタイムで調整できます。セルが安全閾値を超えると、BMSは冷却液流量やファン速度を上げたり（充電を停止したり）することができます。スマートな制御により「必要最低限​​」の冷却を実現し、重量とエネルギーを節約します。ハイエンド設計では、ホットスポットを予測し、冷却チャネルのレイアウトを最適化するために、製造前に熱シミュレーション（ANSYS FluentやStar-CCM+など）が用いられます。つまり、問題が発生した後に対処するのではなく、綿密な設計と動的なBMS制御によって問題を未然に防ぐことが重要です。

冷却システムはいつ必要になりますか?

EVバッテリーパックにおいて、アクティブ冷却がほぼ必須となる明確な条件がいくつかあります。これらの条件のいずれかに該当する場合は、ファンだけに頼るべきではなく、液冷システムまたは特殊な材料が必要となります。

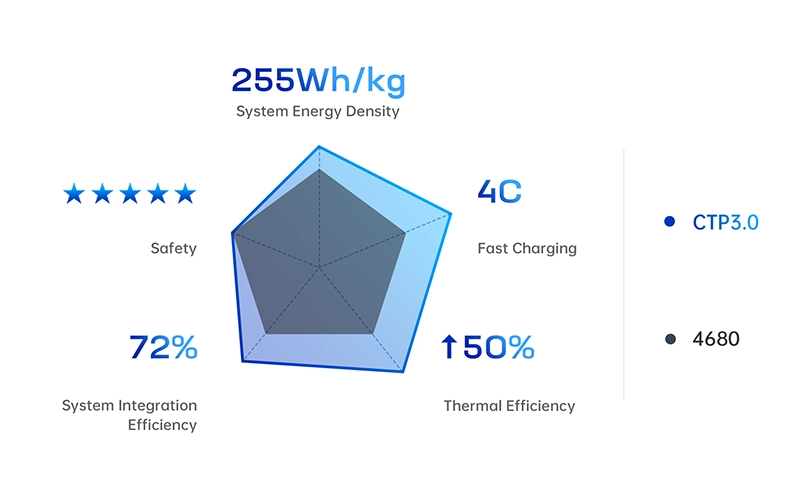

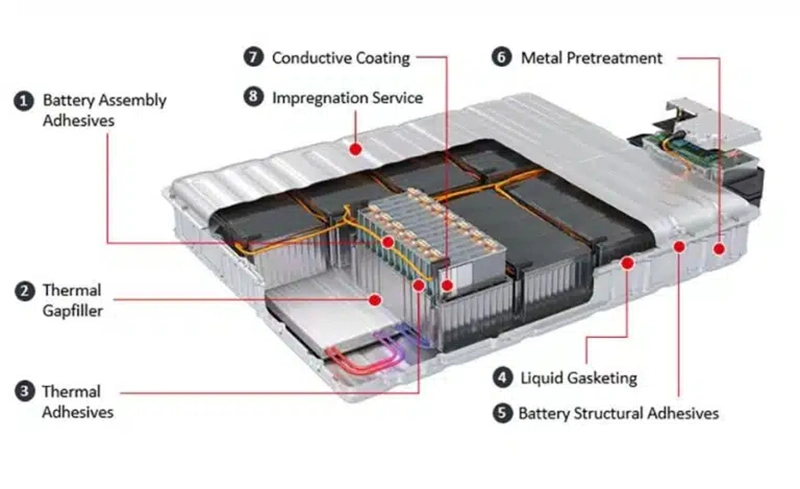

・非常に高いエネルギー密度のセル（≥200～250 Wh/kg）。セルあたりのエネルギーが多いほど、発熱量も多くなります。例えば、テスラの円筒形4680セル（約260～300 Wh/kg）は、パック内に液冷プレートと熱伝導ペーストを埋め込んでいます。CATLの「Qilin」セル（約255 Wh/kg）は、液冷プレートと断熱パッドを内蔵し、背中合わせに配置されています。これらの先進的なパックは、冷却表面積を4倍にし、温度安定までの時間を半分に短縮します。実際には、セル密度が約200 Wh/kgを超えると、自然冷却では通常不十分になるため、設計者は安全のために液冷に切り替えます。

• 高 C レート充電/放電 (≈2C 以上)。 急速充電や急加速はパックに大きな電流を流し、セルを加熱します（heat ∝ I²R）。例えば、 急速充電LFPパックは4Cを消費します⇱ （約10分で0%から80%まで充電し、航続距離は約400km）。セルを過熱させることなくこれを実現するため、テスラをはじめとする自動車メーカーは液体冷却によって温度を約45℃以下に抑えています。1.5～2Cの電流を持続的に流す場合でも、強力な冷却が必要であり、ピーク電流が約3Cを超える場合は、液体冷却プレートが必須となります。

・極端な周囲温度。非常に高温または低温の気候は、バッテリーの温度制御を困難にします。灼熱の環境（外気温が40℃以上、または密閉容器に保管されている場合）では、待機状態のバッテリーパックでも表面温度が60℃以上になることがあります。EVでは、充電前にACでバッテリーパックを予冷することがよくあります。密閉型エネルギー貯蔵では、アクティブ冷却が必須です。逆に、極寒（-10℃未満）では、電気自動車のバッテリーは充電に抵抗します。多くの場合、ヒートポンプ（または抵抗ヒーター）を追加して、最初にバッテリーパックを温めます。経験則として、周囲温度が長時間約35℃以上または約-10℃以下になる場合は、性能と安全性を維持するために、熱管理システム（冷却または加熱）が必要です。

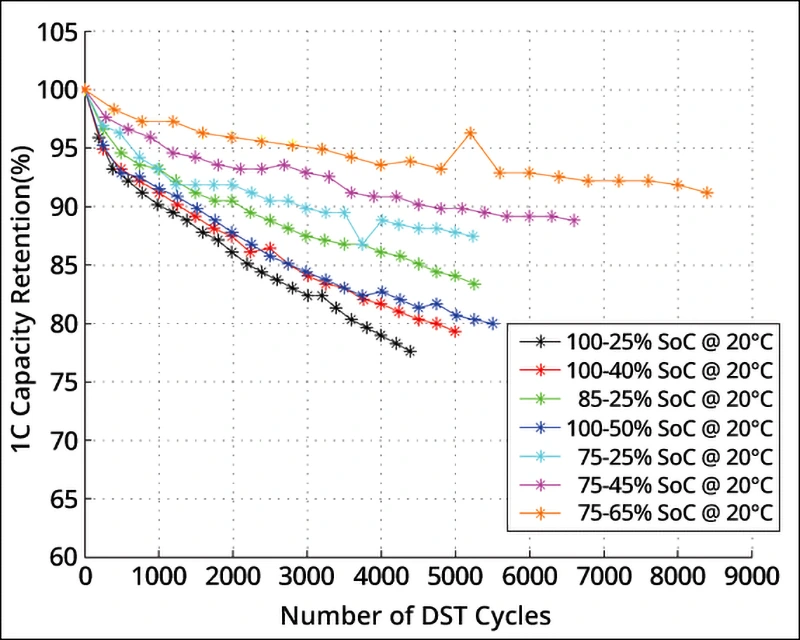

• 長寿命／高サイクル要求（8,000サイクル以上）。高温ではバッテリー寿命が著しく低下します。例えば、テストでは、45℃でサイクルさせたLFPセルは25℃でサイクルさせた場合よりもはるかに早く劣化し、高ニッケルNMCパックは50℃では2,000サイクル未満にとどまるのに対し、中温では数千サイクルに達することが示されています。10,000サイクル以上が必要なグリッドやバス用途では、アクティブ冷却が鍵となります。パックを25±3℃付近に保つ（液体冷却による）ことで、寿命を30%以上延ばすことができます。Geotab EVの調査でも、アクティブ液体冷却パックを搭載した車は、パッシブ空冷システムを搭載した車に比べて容量の低下が半分の速度に抑えられていることが指摘されています。

・厳格な安全要件。電気自動車は厳しい衝突・火災試験に合格する必要があり、航空宇宙用バッテリーはさらに厳しい規制（例えば、故障後5分間の消火を義務付けるRTCA DO-311Aなど）に直面しています。これらの基準により、セル・モジュール・パック間の熱絶縁、エアロゲル層、そして多くの場合冗長な冷却回路といった多層防御が義務付けられています。医療用ドローンや航空機などの重要な用途では、1つの故障が暴走につながらないように、バックアップ冷却ポンプや専用の通気口が備えられている場合もあります。

要約すると、高エネルギー/高出力時や過酷な条件下でセル温度が危険なレベルまで急速に上昇する場合は、冷却システムを追加する必要があります。簡単な目安として、フルロード時または高充電時にバッテリーパックの温度上昇が毎分約5℃を超える場合（または60～70℃に近づく場合）、アクティブ冷却が必要です。

冷却システムの種類: クイック ガイド。

冷却が必要な場合は、アプリケーションに適した冷却方法を選択してください。以下に簡単な比較を示します。

–

PCM（ワックス/パラフィン）システムは受動的なシステムです。固体材料が一定温度で溶融し、熱を吸収します。レース用ドローンなど、短時間の高出力バーストには最適ですが、熱容量は一定です。ほとんどのEVでは、液冷式または高度な空冷式システムが主流です。

実際の例。

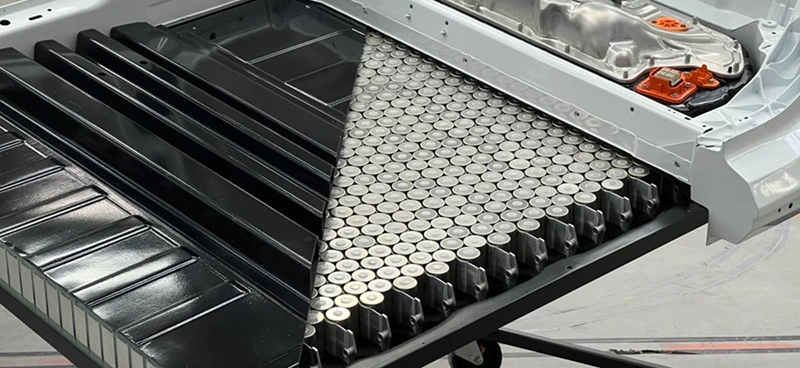

・テスラ モデル3（NMCセル、約260 Wh/kg）：アルミニウム製冷却レールに取り付けられた21700型円筒形セルを使用。パックには、セルの片側に沿ってグリコールを循環させる液体冷却プレートが備えられています。セルとプレートの間には薄い熱伝導性パッド（ペースト）が使用されています。これにより、モデル3はセル温度を約-10℃～+55℃に保ちながら、約4Cの急速充電に対応できます。結果として、容量維持率が80%以上で約1,000～1,200サイクルを実現しています。（これは、従来の空冷式EVよりもはるかに優れています。）

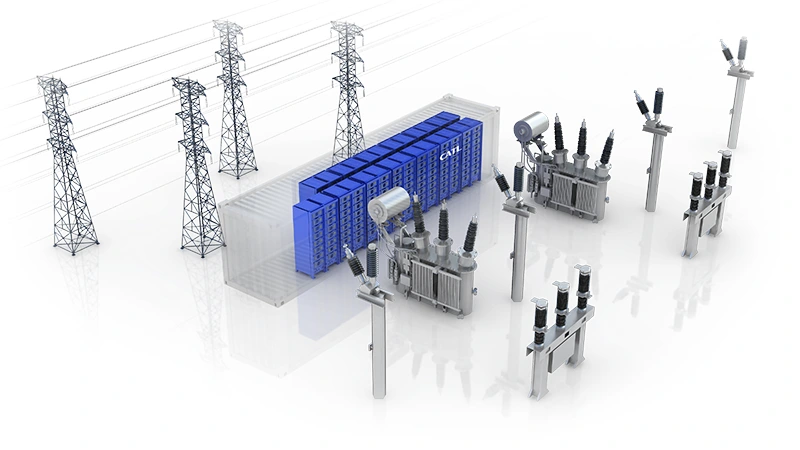

• CATLグリッドストレージ（LFP 280 Ah、160 Wh/kg）：定置型ESS向けに、CATLは280 Ahの角型LFPセルをバンドルしています。これらのセルはエネルギー密度は中程度ですが、数千回の充放電サイクルに耐えます。ここでは、スマートファンによる強制空冷方式を採用しています。ファン速度は温度上昇を抑えるために自動的に制御されます。周囲温度40℃でのラボテストでは、アクティブ冷却によりセル温度が約25℃に保たれるため、これらのパックは確実に約8,000サイクル（15年間のサービス要件を満たす）を達成しました。結論：パックの換気が十分に行われていれば、シンプルなファンでも高負荷のLFPストレージには十分です。

• DJIドローン用バッテリーパック（LiCoO₂ポーチ、約220 Wh/kg）：高放電ドローン用セル（最大30℃のバースト放電）は、PCM冷却を採用していることが多い。セル間の隙間をワックス/PCM材料（融点約60℃）で埋めることで、急速放電時の熱を吸収し、30℃の放電ピーク時でもパック表面を約60℃以下に保つ。これは、一度熱くなると冷却されるPCMが徐々に固化する、いわば使い捨ての熱ヒューズである。ファンやパイプを使わずに超高出力を実現できる反面、重量が増加し、熱容量が制限されるという欠点がある。

コア設計原則。

EVパックの冷却を設計する際は、次の点に留意してください。

1. まずシミュレーションを行い、次に構築する：熱モデル（ANSYS Fluent、Star-CCM+など）を使用して、セルレイアウトのホットスポットを予測します。プロトタイプを作成する前に、冷却チャネルの形状（液体パイプまたは空気ダクト）を最適化します。

2. 動的制御が鍵：冷却システムをBMS（ビル管理システム）と連携させる。センサーが各モジュールを監視し、BMSはポンプ流量やファン速度をリアルタイムのニーズに合わせて調整する。例えば、高負荷時にはチャージ量を絞ったりバルブを開いたりする。低負荷時にはエネルギーを節約するために動作を穏やかにする。スマートなBMSの動作は、ハードウェアと同様に重要である。

3. 軽量かつコスト重視：最小限の重量で冷却目標を達成する。例えば、重い銅板の代わりに軽量のアルミニウム製冷却板を使用し、必要最低限​​の流量となるように配管を設計する。複雑な二重ループやチラーは強力だが高価であるため、車両の航続距離と価格目標とのバランスを考慮する必要がある。

4. 安全性のための冗長性：ミッションクリティカルな用途（例：乗用電気自動車、航空機、医療機器）では、バックアップ冷却経路を設ける。2つ目の冷却ループや追加の通気口を設けることで、ポンプやファンの故障による暴走を防ぐことができる。

5. 明確なカットオフ値を設定する：暫定的な対策を決定する：フルスロットル時でもバッテリーパックの温度が毎分5℃以上上昇したり、臨界温度付近で最大値に達したりする場合は、冷却方法のアップグレードが必要です。場合によっては、部分的な対策（PCMインサートなど）で一時的な解決になることもありますが、迷ったときはアクティブ冷却の方が常に安全です。

要するに、過熱するまで待ってはいけません！電力、エネルギー、気候などの設計条件によってバッテリーパックの温度上昇が速すぎる場合は、最初から冷却対策を計画しておきましょう。

よくある質問。

Q: EV バッテリー冷却システムはどのように機能しますか?
A: セルから熱を取り除き、最適な温度に保ちます。実際には、EVはBMSによって制御される強制空冷（ファン）または液体冷却ループのいずれかを使用します。冷却剤（空気または液体）をセルの上または中を流して熱を吸収し、その後、熱交換器（ラジエーターまたはチラー）を通過してセル外に熱を放出します。

Q: 電気自動車の冷却システムとは何ですか?
A: 現代のEVは統合されている バッテリー熱管理システム (BTMS)これらには通常、パック上の温度センサー、ファンまたはポンプ、冷却剤（空気/グリコール）、熱交換器が含まれます。このシステムは多くの場合、車のHVACループに接続されています。その役割は、パック内のすべてのセルを理想的な約25～35℃の範囲に保つことです。

Q: EV バッテリーの冷却システムはどのように構成されていますか?
A: レイアウトは主に2つあります: (1) 空冷： パック全体に空気通路またはハニカムダクトが設けられ、ファンがキャビンまたは周囲の空気をセル全体に送り出す。(2) 液体冷却: 平らな金属板またはチューブがセルに接触し、冷却剤を循環させる。多くの設計では、セルの片面に接触する「コールドプレート」が用いられる。一部の高度なパックでは、 デュアルループ システム（低温および高温の冷却剤用の別々のループ）または統合ヒートポンプもあります。

Q: EV におけるバッテリー熱管理の役割は何ですか?
A: バッテリーの安全性と性能を維持します。具体的には、効率を最適化し、劣化を遅らせ、熱暴走を防ぎ、バッテリー全体の温度を均一化します。優れた熱管理により、EVはスムーズに加速し、セルを過熱させることなく急速充電が可能になり、定格寿命を達成できます。

Q: 熱暴走とは何ですか?
A: 熱暴走は、破滅的な連鎖反応です。セルが臨界点（高ニッケルセルでは約150～200℃、LFPセルでは約100～135℃）を超えて過熱し、制御不能な自己発熱を起こして可燃性ガスを放出します。これは数ミリ秒で火災や爆発を引き起こす可能性があります。効果的な冷却により、セルが臨界温度に達するのを防ぎます。

Q: どのような EV 熱管理ソリューションがありますか?
A: 解決策としては、受動的な空気冷却（ファン／ダクト）、強制液体冷却（冷却プレート）、そして相変化材料やヒートパイプといった受動的な要素が挙げられます。多くのEVでは、キャビンとの間で熱を移動させることでパックの加熱と冷却の両方を可能にするヒートポンプも採用されています。ハイブリッドシステム（液体＋PCM、または液体＋AC）も使用されています。選択は、電力、スペース、コストの制約によって異なります。

Q: 電気自動車にはなぜ熱交換器が必要なのでしょうか?
A: 熱を冷却剤へ移動させるだけでは、まだ半分しか解決していません。その熱を周囲に放出する必要があります。熱交換器（ラジエーターや気液冷却器など）は、バッテリー冷却剤の熱を周囲の空気や別のループ（エンジン冷却剤、エアコン冷媒など）へ放出します。熱交換器がなければ、冷却剤自体が熱くなり、車内がオーブンのように熱くなってしまうでしょう。熱交換器は最終的に熱をパック外へ放出することで、ループを完成させます。

Q：どうですか？ 異常気象 ⇱ EVバッテリーの性能に影響しますか?
A: 高温はバッテリーに負担をかけます。反応速度が速くなり、容量低下が早まります。試験では、高温環境下でのEVは温帯地域よりも劣化が早いことが確認されています。また、猛暑の日に冷却が追いつかないと、性能が低下する可能性があります。寒冷環境下ではリチウムイオンの化学反応が遅くなり、内部抵抗が増加します。つまり、冬場は出力が低下し、充電速度も低下します。極寒の天候では、EVは熱管理（予熱や断熱パック）によってこの問題を軽減することがよくあります。

Q: EV 車のバッテリーは暑い気候では劣化が早くなりますか?
A: はい。データによると、EVバッテリーパックは高温にさらされると容量がより急速に低下します。例えば、液冷式のテスラ・モデルSのバッテリーパックは年間約2.3%低下しましたが、空冷式の日産リーフのバッテリーパックは同様の使用状況で年間約4.2%低下しました。つまり、高温は劣化を加速させるため、温暖な地域では適切な冷却が不可欠です。

Q: EV パックを購入する際、バッテリー冷却に関して何に注意すればよいですか?
A: 熱管理機能に注目してください。液冷式または高度な空冷式バッテリーパックは、高負荷時でも長持ちする傾向があります。パックの動作温度範囲、高温/低温時のライフサイクルデータ、安全性試験への準拠状況（一部のメーカーはGB/TまたはULの熱安全認証を引用しています）についてお問い合わせください。Bonnen Batteryでは、国際安全基準を満たすために、完全な熱管理機能を備えたパックを設計し、EVプロジェクトをより低温で安全に稼働させます。

まとめ： EVバッテリーを高エネルギー密度、急速充電、過酷な環境など、高い性能を発揮させる場合、アクティブ冷却システムは不可欠です。Bonnen BatteryのEVバッテリーパックは、この点を考慮して設計されています。低出力の通勤用システム（巧妙な空冷システム搭載）から高性能パック（液冷システムと冗長性を統合）まで、実環境に合わせて最適化された幅広いパックをご用意しています。常に充電状態を維持し、安全を確保するために、お客様のニーズに合わせた輸出グレードのEVバッテリーソリューションについては、Bonnen Batteryまでお問い合わせください。
